Instrument kalibracji precyzyjnej dla wszystkich typów urządzeń do badania hamulców

instrument kalibracyjny dla wszystkich typów urządzeń do testowania hamulców

Instrukcja badacza hamulców rolkowych i kalibracji obciążenia osi...

Przegląd produktu
Instrument kalibracyjny dla testerów hamulców jest uniwersalnym urządzeniem kalibracyjnym przeznaczonym do weryfikacji dokładności i wydajności różnych rodzajów urządzeń do badania hamulców, w tym:

Sprzęt do testowania hamulców rolkowych

Sprzęgłowe

Badania hamowania (drogowe)

Instrument kalibracyjny symuluje znane siły i obciążenia hamulcowe w celu zapewnienia, że systemy pomiarowe (czujniki, elektronika i oprogramowanie) badacza dają wiarygodne i identyfikowalne wyniki.Zazwyczaj obejmuje mechaniczne systemy ładowania, mierniki sił, standardowe mankiety i narzędzia do wyrównania.

Kluczowe cechy:

Kompatybilne z wieloetapowymi testerami hamulców (walcowy, płytkowy, opóźniający)

Struktury symulacji sił mechanicznych lub hydraulicznych

Wysoce precyzyjny czujnik siły lub miernik momentu obrotowego (dokładność ≤ ± 1%)

Zastosowalne urządzenia do montażu i ustawienia

Świadectwo kalibracji identyfikowalnej wydane przez organ metrologiczny (nieobowiązkowe)

Jak używać
1Przygotowanie

Upewnij się, że urządzenie do badania hamulców jest czyste, funkcjonalne i ustawione w trybie kalibracji lub konserwacji.

Umieszczanie znaków ostrzegawczych lub barier w celu zapobiegania niezamierzonemu użyciu podczas kalibracji.

2. Zainstaluj instrument kalibracyjny

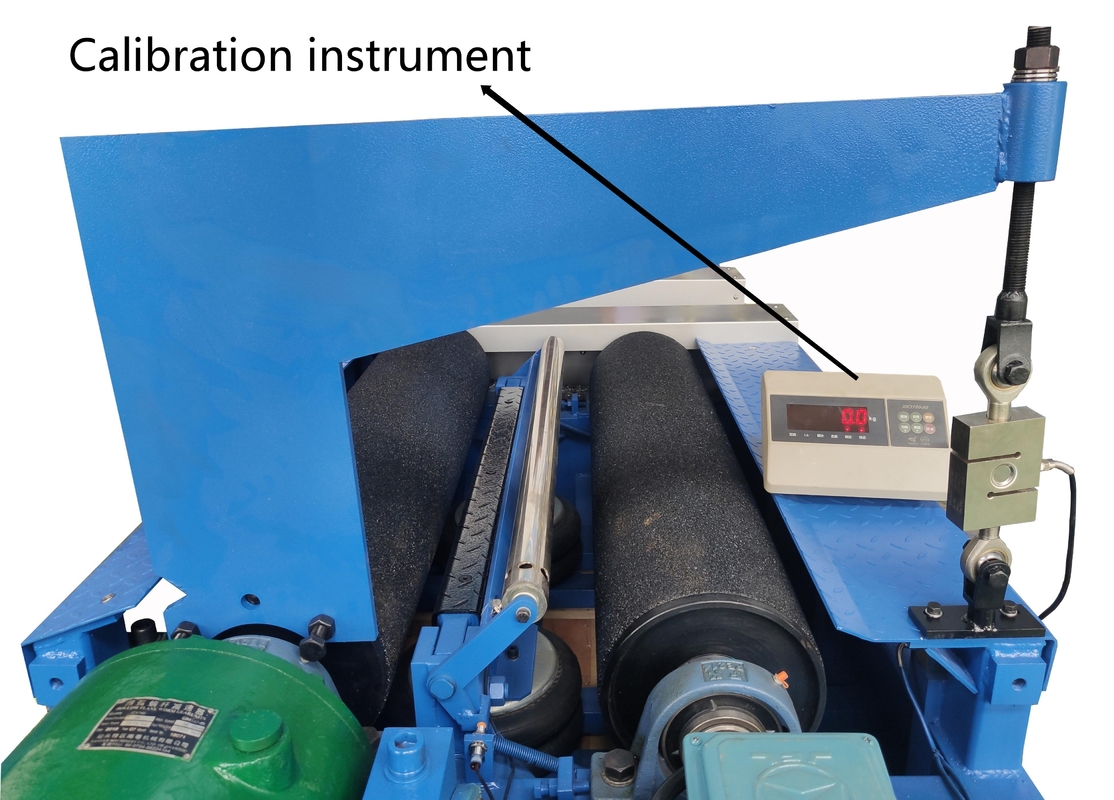

W przypadku urządzeń do testowania hamulców rolkowych: zamontować dźwignię kalibracyjną lub ramię momentu obrotowego na wałku rolkowym.

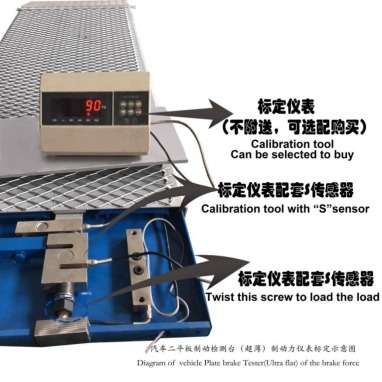

W przypadku urządzeń do badania płyt: umieścić czujnik siły kalibracyjnej lub obciążenie ważone na płytce testowej.

W przypadku urządzeń do badania spowolnienia: do zastosowania siły hamowania odniesienia należy użyć symulatora dynamicznego.

3Użyj znanej siły.

Wykorzystanie urządzenia kalibracyjnego w celu zastosowania znanej siły lub momentu obrotowego (np. 1000 N lub 2000 Nm) do układu hamulcowego.

Zarejestruj odczyt zestawu hamulcowego i porównaj go z rzeczywistą wartością zastosowaną na przyrodzie kalibracyjnym.

4Porównanie i dostosowanie

Oblicz błąd lub odchylenie.

Jeżeli odchylenie przekracza dopuszczalną tolerancję (np. ±3%), należy dostosować wewnętrzne parametry kalibracyjne urządzenia badającego (skalowanie oprogramowaniem, przesunięcie czujnika itp.).

Badanie powtarza się do momentu, gdy wartości zmierzone odpowiadają wartościom odniesienia.

Dlaczego kalibracja jest konieczna
1. Zapewnić dokładność badania hamulca
Dokładne pomiar siły hamulcowej ma kluczowe znaczenie dla oceny bezpieczeństwa pojazdu.

2. Zgodność z normami prawnymi i technicznymi
Standardy krajowe i międzynarodowe (np. GB21861, ISO 21069, EU 2014/45) wymagają okresowej kalibracji wszystkich urządzeń do badania hamulców, aby pozostały one prawnie ważne do kontroli pojazdu.

3. Wykryć odchylenie czujników lub zużycie mechaniczne
Z biegiem czasu czujniki i elementy mechaniczne mogą ulec degradacji, a kalibracja pomaga zidentyfikować takie zmiany i zapobiec niewykrywanym błędom.

4Zapewnienie wyników, które można śledzić i zweryfikować
W przypadku ośrodków inspekcyjnych i warsztatów handlowych dokumentacja kalibracyjna stanowi identyfikowalny dowód zgodności i niezawodności podczas audytów lub procesów certyfikacji.

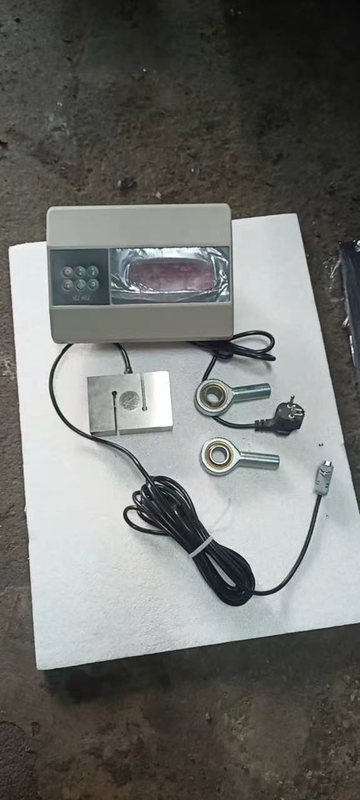

Zalecany pakiet kalibracji
1 × Instrument kalibracyjny do testowania hamowania wielotypów

1 × Precyzyjny czujnik siły/wrotnika (0 5000 N lub 5000 Nm)

1 × Zestaw naśladujących masy (do symulacji obciążenia)

1 × Zestaw montażowy/przystosowujący

1 × Dziennik kalibracyjny (cyfrowy lub drukowany)

Opcjonalnie: Certyfikat kalibracji identyfikowalnej
